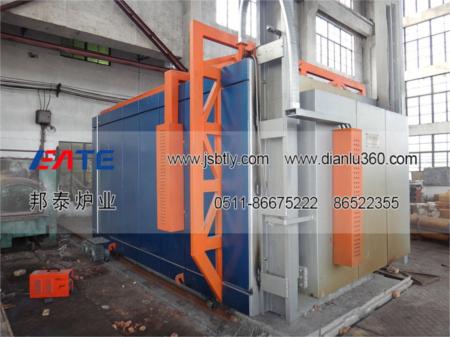

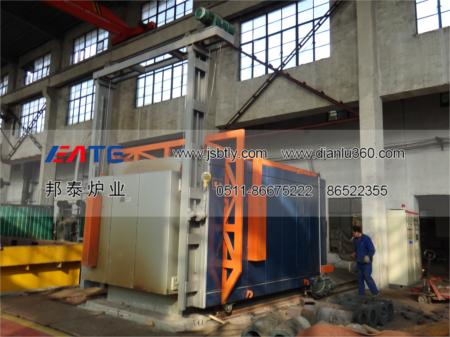

全纖維爐體移動電阻爐

一、全纖維爐體移動電阻爐用途

本爐供各種金屬機件的淬火、回火等熱處理加熱之用，額定溫度：950℃, 與電爐控制柜配套使用，可自動控制溫度和調節功率輸出。

二、全纖維爐體移動電阻爐結構簡介

移動爐體由鋼板及型鋼焊接成外殼，材料有槽鋼、角鋼、鋼板等。

爐襯采用全纖維結構，選用目前國內全新型標準型陶瓷纖維毯作為爐膛的隔熱保溫材料，該纖維毯是一種人造無機金屬纖維材料，20世紀首先在加熱爐上使用，由于其的性能，各先進紛紛研制使用，我國在90年代得到較多的推廣應用，在技術上已成熟可靠。近年來我公司加大了這方面的技術開發，已為眾多用戶生產制造了多種系列的近百臺全纖維工業電爐，其中有電爐、氣爐、油爐等，制作時使用專用設備按爐膛尺寸制作成折疊塊，并在加工過程留有壓縮量，以保證折疊塊在砌筑完畢后，每塊陶瓷纖維塊在不同方向膨脹，使折疊塊之間互擠成無間隙的整體，達到完好蓄熱效果，并且錨固件設置于爐體冷面，提高了纖維的耐高溫強度。

耐火纖維爐襯材料容重小，耐火度≥1200℃，受熱收縮不會膨脹，并且有導熱系數小（纖維0.13Kcal/mh℃\而0.6輕質磚為0.3Kcal/mh℃）、蓄熱少（全纖維爐墻為1726KJ/m，而耐火磚爐墻為453633KJ/m）的優越性能，實踐證明這種新型的輕質耐火纖維材料在工業爐上的使用具有較多的優點：體重輕、蓄熱損失小、散熱損失小、節能效果好、使用壽命長、爐體密封性能好、檢修方便等優點。采用全纖維爐膛結構是目前爐業產品的流行趨勢，產品經廣大用戶的廣泛使用，節能效果明顯，使用壽命較長，維護方便，深受用戶的喜愛，是用戶的產品。

加熱元件采用波狀電阻帶通過高鋁瓷釘懸掛固定于兩側和后墻爐襯上，使其在移動的時候能保持牢固，不會因為移動而發生松動現象，波狀電阻帶的有效輻射系數為0.68，是螺旋狀加熱元件的2.215倍,波狀加熱元件的熱效率高、使用壽命長，是目前電阻爐較為理想的加熱元件。

爐臺框架采用型鋼焊接成形，其鋼性保證在滿負荷下不變形。內用耐火磚砌筑，易碰撞部位和承重部位用重質磚砌筑，增強爐襯結構強度。


爐臺為承重部分，保溫層采用硅藻土保溫磚、輕質粘土磚、重質高鋁磚、定型邊框磚等砌筑而成。

加熱元件采用螺旋狀電阻絲放置于爐襯溝槽內，并有擱絲磚固定。

在固定爐臺上方還蓋有一層耐熱鋼爐底板，爐底板總厚度按國標為35mm用于承載工件之用，爐底板的材質為：ZG3Cr19Mn12Si2N，該爐底板根據爐臺爐襯制作，相互間留有間隙供爐底板在熱態下澎脹之用。

爐門裝置由爐門、爐門提升機構和爐門壓緊裝置組成。爐門殼體由型鋼與板材焊接而成牢固框架結構，內用耐火纖維壓制模塊疊鋪而成，保溫性能好，重量輕。爐門的提升裝置采用電動裝置，主要由爐門架、爐門提升橫梁、電動葫蘆等部分組成，本爐爐門結構相對較大，穩妥，本爐爐門升降采用電動葫蘆來完成，通過電動葫蘆的正反傳動來帶動爐門的升降。爐門壓緊裝置采用國內先進的彈簧式壓緊結構，當爐門需要提升時，爐門的自重通過杠桿將爐門自動松開，并水平移出一段距離后上升，當爐門下降到位，爐門放下到臺車上的滑輪上面需壓緊時，由彈簧的彈力再通過杠桿將爐門水平移進到壓緊密封狀態，此種結構的壓緊裝置使?fàn)t門上的纖維平面與爐口棉之間無摩擦產生，具有使用壽命長的特點。

爐體移動裝置采用擺線針輪減速機，支撐爐體行走的傳動走輪安裝在爐體的底部，通過鏈條、鏈輪、傳動軸、軸承傳動鑄鋼走輪，達到傳動效果。，限位裝置限制爐體移動位置，控制保護爐體和爐臺不被碰撞損壞。

三、全纖維爐體移動電阻爐控制系統

電控系統分爐溫控制和動力控制兩部分，本系統具有先進的智能PID控制算法，四位LCD顯示，具有自整定、自適應功能，控溫和爐溫同時顯示，并能根據工件的工藝要求進行程序編制和控制,自動調節控制爐膛內的加熱功率，操作方便，配套控制系統還具有聲光超溫報警等功能。本爐溫控制系統功率觸發采用三相三線制無觸點輸出模塊配套雙向可控硅，控溫穩定。


爐體開出，爐門升降均為電動控制，配有行程開關，可防止慣性撞擊爐體，并且連鎖控制，打開爐門后，自動切斷加熱元件電源，爐門上升到指定位置后才恢復臺車行走機構電源。爐門關閉后，自動切斷臺車行走機構電源，同時恢復加熱元件電源。

注：該全纖維爐體移動電阻爐可根據客戶要求專業設計制造。
